Så här kan en förfrågan se ut
“Vi behövde en laddbox i garaget eftersom bilen laddades med vanligt uttag och det blev opraktiskt i längden. Elcentralen satt i samma byggnad, men det var oklart om kapaciteten räckte och hur kabeln bäst skulle dras utan synliga provisoriska lösningar.”
Så genomfördes installationen av elbilsladdare i garage i Smedslätten
Installation av elbilsladdare i garage i Smedslätten genomfördes i en fristående garagebyggnad med befintlig elcentral på insidan av bakre väggen. Behovet gällde en fast laddpunkt för daglig hemmaladdning, med bättre driftsäkerhet än ett vanligt vägguttag och med en lösning som passade garageutrymmet utan att stjäla onödig plats. Arbetet inleddes med kontroll av huvudsäkring, ledningsdragning och tillgängligt utrymme i centralen, eftersom laddboxens effekt behövde anpassas till anläggningens förutsättningar och övriga laster i byggnaden.
Kontroll av central, säkring och kabelväg
Först granskades gruppförteckning, inkommande matning och hur garageportens skena, väggreglar och förvaringsinredning påverkade placeringen. Centralen hade ledigt utrymme för ny grupp, men kabelvägen behövde planeras noggrant för att undvika långa synliga sträckor. En separat matning drogs därför från centralen till laddboxens plats med cirka 11 löpmeter installationskabel, klamrad längs vägg och takvinkel. Genomföringen togs upp där väggen gav kortast väg och minst risk för framtida åverkan från hyllor, redskap och bildörrar. Elinstallationen utfördes med hänsyn till Elsäkerhetsverkets krav, och skydd anpassades för fast installerad laddutrustning i garage.
Montering av laddbox och skyddskomponenter

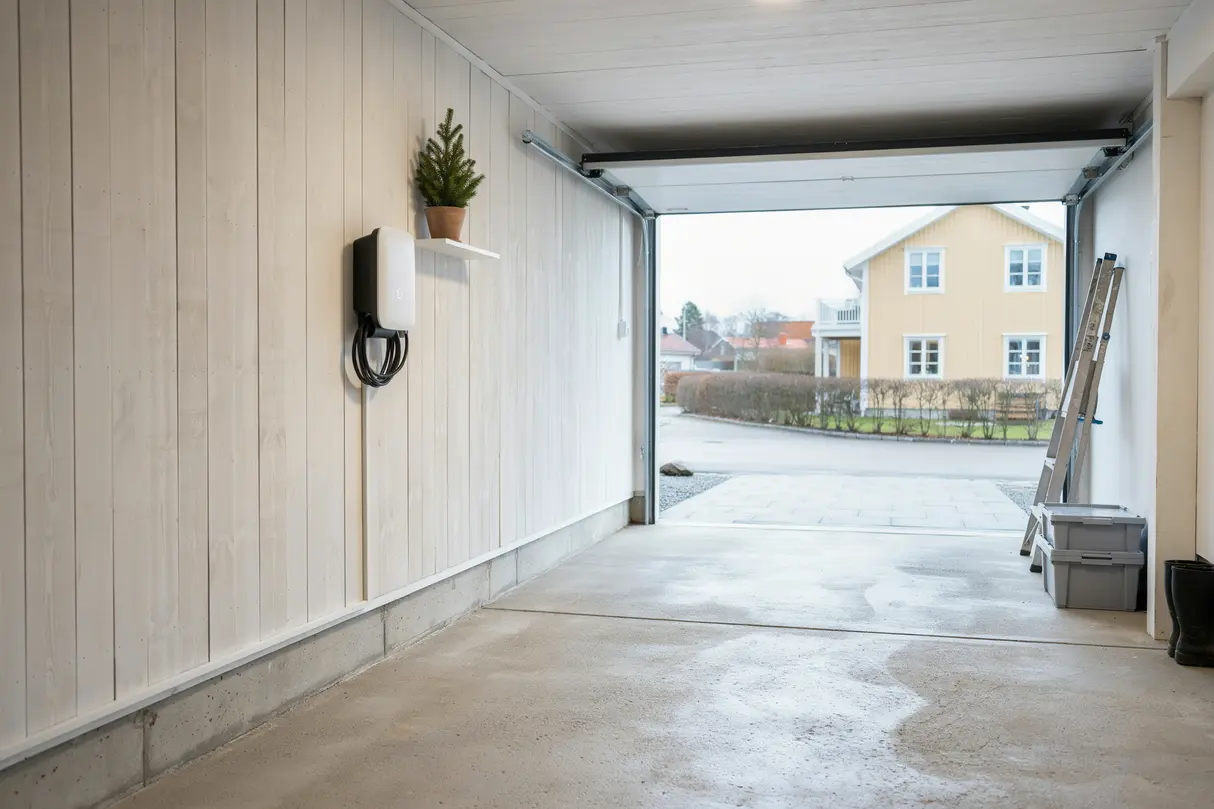

Laddboxen monterades på sidoväggen intill bilens normala parkeringsläge, ungefär 120 centimeter över färdigt golv. Den höjden gav god åtkomst utan att kabeln drogs över golvytan. En egen dvärgbrytare och jordfelsbrytarskydd installerades i centralen enligt laddboxens tekniska krav. Belastningen ställdes in för trefasladdning upp till 11 kW, men med möjlighet att justeras efter anläggningens framtida behov. Efter montage kontrollerades anslutningar, åtdragningsmoment och funktion i samtliga skydd innan laddningen provades under belastning.
Detaljer som påverkade slutresultatet i garaget
Garaget hade målade träväggar och begränsat fritt väggparti mellan portskena och arbetsbänk. Därför blev placeringen viktigare än i många andra installationer. Laddboxen sattes så att laddkabeln kunde nå bilens ladduttag utan att hänga framför gångstråk eller slå i hörn på inredningen. Kabeln drogs i en rak och lättservad sträckning, och infästningar sattes med jämna avstånd för att undvika svikt. Små detaljer gjorde stor skillnad. En kabelreserv lämnades vid boxen för framtida service, och genomföringen tätades för att minska drag och damm från bakomliggande konstruktion.
Provning och färdig anläggning
Efter avslutad montering funktionsprovades laddboxen med fordon anslutet. Kommunikation, start av laddning och frånslag vid test av skydd verifierades. Märkning sattes upp i centralen så att den nya gruppen enkelt kunde identifieras. Den färdiga installationen gav en fast laddplats med tydlig kabelhantering, kort åtkomst mellan bil och box och en lösning som passade garagebyggnadens befintliga elmiljö utan synliga tillfälliga dragningar. Resultatet blev ett mer användbart garage där laddningen kunde ske på avsedd utrustning i stället för via schuko-uttag.
Liknande installationer av laddbox i garage
Projekt av den här typen omfattade vanligtvis kontroll av befintlig elcentral, val av lämplig säkringsstorlek och planering av kabelväg fram till laddplatsen. I garage handlade mycket om placering, eftersom portöppning, förvaring och bilens ladduttag påverkade var boxen kunde monteras på ett praktiskt sätt.
Ofta behövde en separat grupp installeras och skydd anpassas för den belastning som en laddbox krävde. I vissa fall tillkom lastbalansering, längre kabeldragning eller kompletterande håltagning genom trä, lättbetong eller tegel. För elarbeten krävdes att en behörig elinstallatör utförde installationen enligt Elsäkerhetsverkets regler och produktens anvisningar.
- ✓ Kontroll av kapacitet i elcentral och befintliga säkringar
- ✓ Ny gruppledning fram till laddboxens placering
- ✓ Montering av laddbox på vägg i garage eller carport
- ✓ Inkoppling av skydd som passade laddutrustningen
- ✓ Provning, märkning och genomgång av färdig installation
