Projektet genomfördes i Alvik strand, Alvik, Stockholms län, där uppdraget var att integrera en ny solcellsinverter i en befintlig elanläggning utan driftstörningar. Vi inledde med förbesiktning av huvudcentral och undercentraler, genomgång av selektivitet och befintliga skydd, samt kontroll av kabelvägar och ventilationsförutsättningar för placeringen. Därefter togs en installationsplan med riskbedömning, avstängningsrutin och låsning/skyltning fram. Befintliga handlingar kompletterades med uppdaterat enlinjeschema och tydlig märkning av dubbelmatade delar innan arbetet påbörjades.

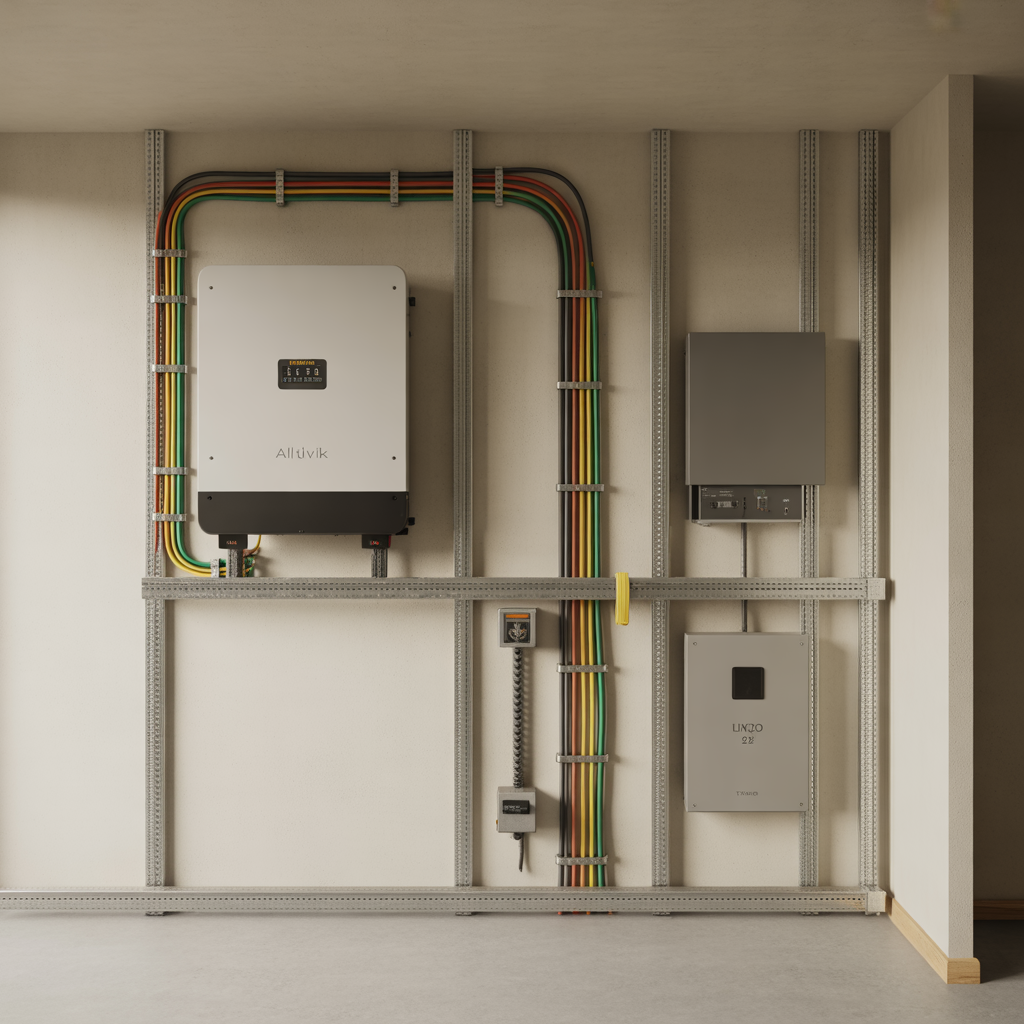

På DC-sidan dimensionerades och drogs halogenfria, UV-beständiga H1Z2Z2-K‑kablar i lämpliga rör och kanaler med korrekt clipsavstånd och mekaniskt skydd i utsatta lägen. Vi installerade lastfrånskiljare på DC nära invertern och överspänningsskydd typ 2 på både DC och AC enligt gällande standarder. Potentialsutjämning och skyddsledaranslutningar genomfördes med rätt area och klammer, och all genomföring i vägg och tak tätades med godkända lösningar för fukt- och brandtätning. Invertern monterades på vibrationsdämpande konsoler med fritt luftintag och serviceutrymme, samt droppnäsor och dränering för att leda bort kondens.
AC-anslutningen utfördes med korrekt dimensionerad kabel i kapslad dragning via lastbrytare mot huvudcentral. Rätt typ av jordfelsbrytare valdes utifrån anläggningens förutsättningar och tillverkarens anvisningar, och skyltning för dubbel matning och nödfrånkoppling sattes upp. För effektstyrning installerades energimätning med strömtransformatorer på inkommande faser; dessa kopplades till invertern och fastighetens övervakningssystem via Modbus för exportbegränsning och lastbalansering. Konfiguration av nätparametrar, effektfaktor och skydd mot oavsiktlig ö-drift gjordes enligt svenska elinstallationsregler och nätägarens krav.
Vid idrifttagning genomfördes isolationsprov på DC-sidan, kontinuitetstest av skyddsledare, kontroll av polaritet samt mätning av Voc och kortslutningsström strängvis. Vi verifierade slingimpedans och skyddsutlösning på AC, provade jordfelsbrytare och genomförde termografering under last. Egenkontroller och mätprotokoll dokumenterades, drift- och underhållsinstruktioner överlämnades, och anläggningen märktes upp för tydlig och säker framtida drift.
