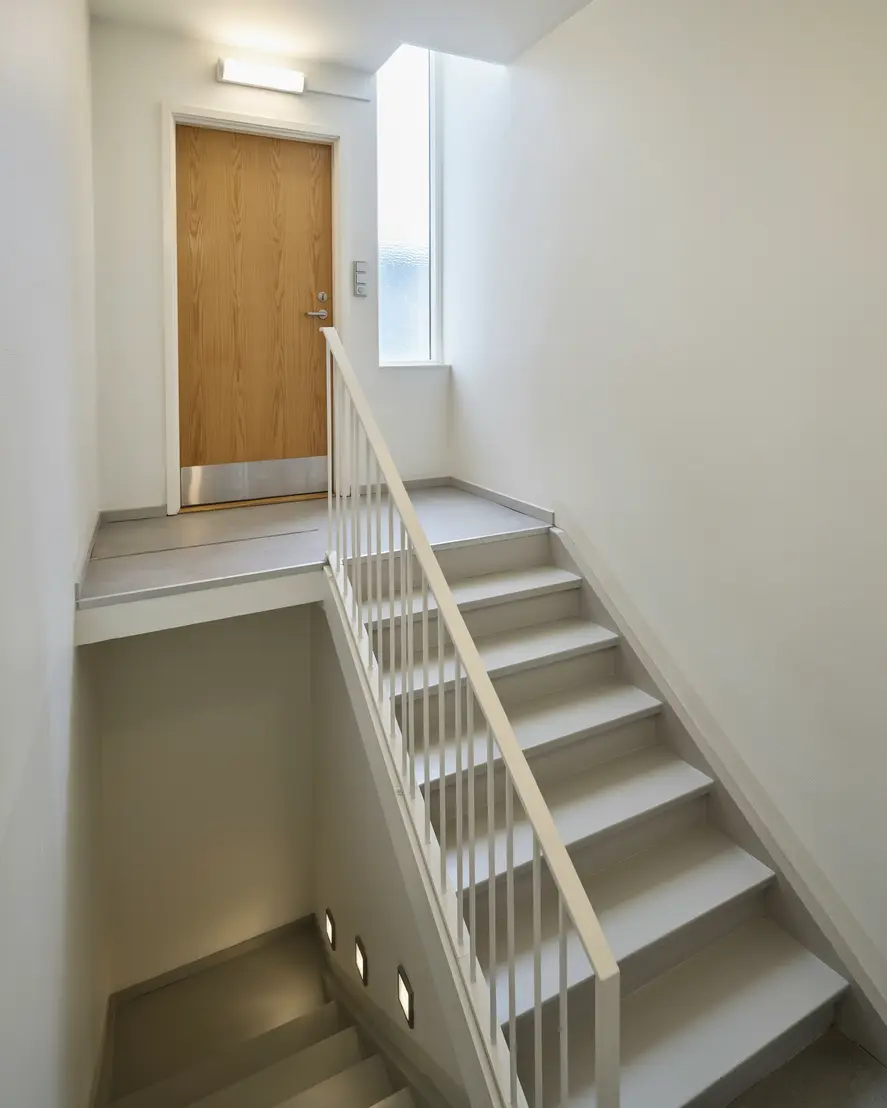

Nyinstallation av nöd- och utrymningsbelysning i trapphus, Traneberg, Alvik

Projektering och installation i ett aktivt trapphus

Uppdraget gällde ett tre våningar högt trapphus i Traneberg där tidigare nödljus saknades och befintliga skyltar var omoderna. Vi inledde med ett platsbesök där vi dokumenterade utrymningsvägar, mätte siktlinjer och noterade tillgängliga matningar i elcentralen. Vi tog fram ljusberäkningar som säkerställde minst 1 lux på gånglinjen enligt SS‑EN 1838 och beaktade kontrast mot väggytor. Vi planerade skyltar med 30 meters läsavstånd vid entréplanet samt riktade nödbelysningsarmaturer på varje vilplan för att markera nivåskillnader och riktningsförändringar. Vi samordnade tider med fastighetsskötaren, aviserade boende i förväg och genomförde buller- och dammreducerande åtgärder så att trapphuset förblev framkomligt under hela montaget.

Armaturvalet baserades på energieffektiva LED‑skyltar med piktogram vänster, höger och nedåt samt kombinerade nödljusarmaturer med bred asymmetrisk lins. Vi valde självhållna armaturer med LiFePO4‑batterier dimensionerade för 3 timmars reservdrift och med inbyggt autotest som underlättade kommande funktionsprov. Kablaget drogs som halogenfritt EXQ‑Light 3G1,5 i vit halogenfri kanal 20×40 mm på utvalda stråk och som dold förläggning där befintliga schakt kunde nyttjas. Vid genomföringar mot trapphustak och över vindfång tätade vi med godkänd brandmassa enligt gällande klassning. Montage skedde från hopfällbar arbetsplattform anpassad till trapphusmiljö, och samtliga fästen fördelades så att väggar och räcken belastades minimalt. Efter installation genomförde vi märkning med tydliga grupp- och armaturnummer för spårbar service och egenkontroll.

Tekniska val och kvalitetssäkring

Systemet sattes upp med kontinuerligt matade skyltarmaturer och icke‑upprätthållna nödbelysningsarmaturer som tändes vid spänningsbortfall. Skyltarna valdes i kapslingsklass IP20 och slagtålighet IK08, vilket passade den torra inomhusmiljön och gav robusthet för trapphusets trafik. Ljustemperaturen valdes till neutralvit för god läsbarhet mot väggarnas befintliga kulör. Vi placerade extra belysning vid elcentral och entré för att underlätta manövrering av säkring och för att tydligt markera utgång. Matningen inkluderade separat grupp med fördelning så att enstaka fel inte slog ut hela rymden. Varje armatur adresserades i sin autotestfunktion och testintervall ställdes in för månatligt funktionsprov och årsprov med full urladdning. Vi verifierade anläggningen med isolationsmätning, kontinuitetsprov och mätning av belysningsstyrka med kalibrerad luxmeter på definierade mätpunkter.

Resultatet gav en enhetlig och tydlig utrymningsväg genom hela trapphuset. Skyltarnas symbolik syntes klart från vilplanen och riktade nödljus täckte trappsteg utan bländning. Dokumentationen överlämnades i form av relationsritningar, armaturförteckning, provningsprotokoll och drift- och underhållsinstruktioner. Vi genomförde en gemensam genomgång med styrelsen där vi gick igenom armaturplacering, provningsrutiner och hur loggar från autotest tolkades. Boende informerades om att kortare testtillfällen kunde ha förekommit nattetid, och trapphuset förblev tillgängligt under hela arbetsperioden. Uppdraget avslutades med godkänd egenkontroll och signerat driftsättningsprotokoll.
